Đi dây điện nổi không dùng nẹp rất dễ bị rối dây, bó dây quá chặt gây nóng dây và chập điện. Dùng nẹp nhôm luồn dây điện là giải pháp gọn nhất hiện nay: vừa bảo vệ dây, vừa tản nhiệt tốt hơn nẹp nhựa. Bài viết này sẽ hướng dẫn bạn cách tính số lượng dây cho vào một cây nẹp, cỡ sợi bao nhiêu thì dùng ND40, khi nào phải lên MPK60 để đi dây an toàn, không bị nhồi nhét.
1. Phân biệt nẹp nhôm luồn dây điện ND40 và MPK60 qua kích thước lòng trong

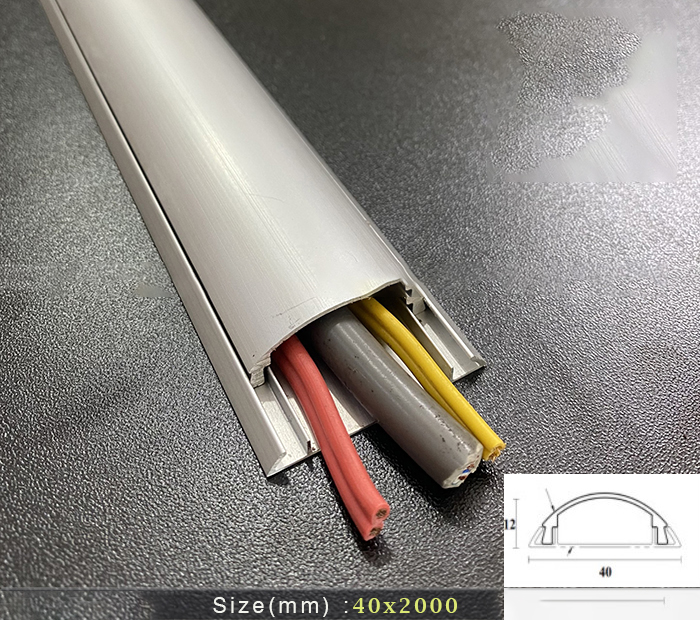

Nẹp nhôm luồn dây điện ND40 40x2000mm
Mẫu sản phẩm nẹp nhôm luồn dây điện ND40 sở hữu chiều bản rộng 40mm với tổng chiều dài tiêu chuẩn mỗi cây là 2000mm. Nhờ thiết kế phần lòng trong gọn gàng, dòng nẹp này cực kỳ thích hợp để lắp đặt cho các đường dây nhánh chạy dọc chân tường hoặc mép bàn làm việc – nơi chỉ cần chứa một số lượng cáp ít.

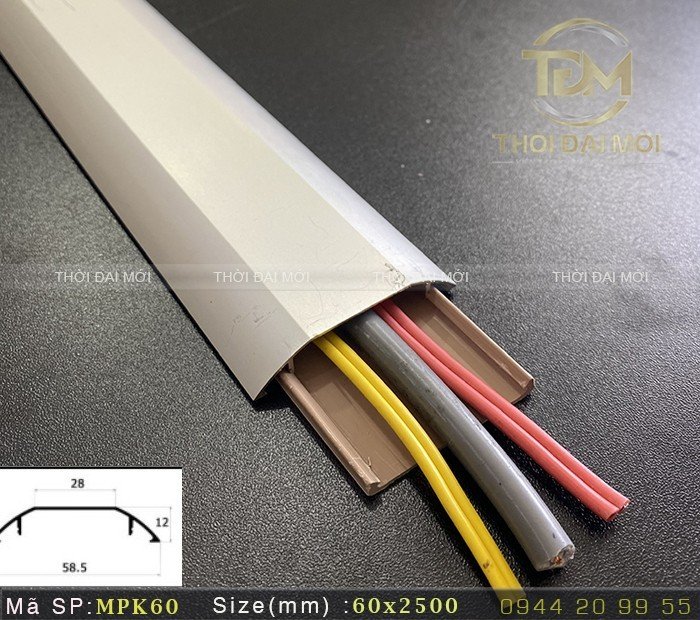

Nẹp nhôm luồn dây điện MPK60 60x2500mm
Trong khi đó, nẹp nhôm luồn dây điện MPK60 lại là giải pháp tối ưu cho hệ thống đường dây trục chính hoặc những khu vực tập trung lượng lớn dây cáp chạy song song. Với kích thước bản rộng lên đến 60mm và chiều dài 2500mm mỗi cây, dòng sản phẩm này cung cấp không gian lòng trong rộng rãi.
2. Cách tính số lượng dây cho vào một cây nẹp nhôm luồn dây điện để không bị nóng
Quy tắc chỉ cho dây chiếm 40% tiết diện lòng nẹp nhôm luồn dây điện
Khi lắp đặt nẹp nhôm luồn dây điện, không nên tận dụng toàn bộ khoảng trống bên trong để nhồi dây. Một nguyên tắc thực tế là tổng tiết diện dây chỉ nên chiếm khoảng 40% tiết diện lòng nẹp, phần còn lại dành cho khoảng hở, giúp dây không bị ép sát và thuận tiện hơn khi kiểm tra hoặc thay thế. Việc chừa khoảng trống cũng hạn chế tình trạng các sợi dây tập trung quá dày trong một đoạn nẹp, đặc biệt với đường dây có tải lớn.
Tính thực tế số sợi 1.5mm², 2.5mm² cho ND40 và 4mm², 6mm² cho MPK60
Có thể lấy tiết diện dây làm cơ sở ban đầu để ước lượng số lượng dây cho từng loại nẹp nhôm luồn dây điện. Với các đường dây nhỏ như 1.5mm² và 2.5mm², nẹp ND40 kích thước 40x2000mm có thể phù hợp với những tuyến dây nhánh như đèn, công tắc hoặc ổ cắm khi số lượng dây không quá nhiều.
Ngược lại, các tuyến sử dụng dây 4mm² và 6mm² có đường kính lớn hơn nên cần nhiều không gian hơn; khi đi nhiều sợi hoặc tập trung thành trục chính, MPK60 60x2500mm sẽ có khoảng chứa rộng hơn.
Tuy nhiên, không nên chỉ dựa vào con số tiết diện ghi trên dây để chốt số sợi. Đường kính thực tế của dây, lớp vỏ cách điện, cách bó dây và tải điện đều ảnh hưởng đến khả năng chứa của nẹp. Do đó, hãy cộng tổng tiết diện thực tế của toàn bộ dây rồi đối chiếu với phần tiết diện sử dụng cho phép của lòng nẹp.
3. Kích thước sợi và loại dây phù hợp với từng loại nẹp nhôm luồn dây điện
Dây 1.5mm², 2.5mm² cho đèn và ổ cắm nên dùng nẹp ND40
Dây 1.5mm² và 2.5mm² thường dùng cho đèn, công tắc và ổ cắm. Với tuyến dây nhánh số lượng vừa phải, nẹp nhôm luồn dây điện ND40 40x2000mm là lựa chọn phù hợp nhờ kích thước gọn và dễ bố trí sát tường.
Dây 4mm², 6mm² cho máy lạnh, bếp từ nên dùng nẹp MPK60
Dây 4mm² và 6mm² thường dùng cho các thiết bị công suất lớn như máy lạnh, bếp từ và cần không gian chứa rộng hơn. Nẹp nhôm luồn dây điện MPK60 60x2500mm phù hợp với những tuyến có dây lớn hoặc số lượng dây nhiều, giúp hạn chế tình trạng chèn ép bên trong nẹp.
4. Cách đi dây điện an toàn để tránh chập và nhiễu
Việc đi dây đúng kỹ thuật bên trong nẹp nhôm luồn dây điện không chỉ giúp hệ thống gọn gàng mà còn giảm nguy cơ nóng dây, nhiễu tín hiệu và chập điện. Dưới đây là hai nguyên tắc quan trọng cần tuân thủ.
Tách riêng dây điện và dây tín hiệu, không đi chung một ngăn nẹp nhôm luồn dây điện
Dây điện mạnh (220V) khi hoạt động sẽ sinh ra từ trường, dễ gây nhiễu cho dây tín hiệu yếu như dây mạng, dây camera, dây loa hoặc dây điều khiển. Nếu đi chung một ngăn trong nẹp nhôm luồn dây điện, tín hiệu dễ bị nhiễu, hình ảnh camera giật lag, mạng không ổn định hoặc loa bị ù.
Cách xử lý đúng:
Dùng nẹp nhôm luồn dây điện có nhiều ngăn (nếu có) để tách riêng dây điện mạnh và dây tín hiệu.
Trường hợp chỉ có một ngăn, nên ưu tiên đi dây điện mạnh trong nẹp, còn dây mạng/camera đi riêng bằng ống PVC hoặc nẹp chuyên dụng khác.
Tuyệt đối không bó chung dây điện và dây tín hiệu thành một bó lớn bên trong nẹp.
Để hở hai đầu nẹp nhôm luồn dây điện cho thoát nhiệt, không bơm silicon bịt kín
Dây điện khi mang tải sẽ sinh nhiệt. Nếu hai đầu nẹp nhôm luồn dây điện bị bơm silicon hoặc keo bịt kín hoàn toàn, không khí không lưu thông được, nhiệt độ bên trong tăng cao, dễ làm giảm tuổi thọ cách điện của dây và tăng nguy cơ chập cháy.
Cách đúng:
Để hở hai đầu nẹp (hoặc chỉ bịt nhẹ bằng nắp bịt chuyên dụng có khe thoáng) để không khí lưu thông, hỗ trợ thoát nhiệt.
Không bơm silicon kín toàn bộ chiều dài nẹp.
Khi lắp nẹp sát trần hoặc sát sàn, vẫn phải đảm bảo có khoảng trống nhỏ ở hai đầu để khí nóng thoát ra ngoài.
Tuân thủ hai nguyên tắc trên khi sử dụng nẹp nhôm luồn dây điện sẽ giúp hệ thống an toàn hơn, hạn chế tối đa tình trạng nóng dây, nhiễu tín hiệu và nguy cơ chập điện.
5. Những thứ cần chuẩn bị trước khi mua nẹp nhôm luồn dây điện cho đủ số lượng
Đo tổng chiều dài tường và tính số cây 2m, 2.5m cần dùng
Bạn lấy thước dây đo hết đường đi dây thực tế trên tường, kể cả đoạn cua góc. Sau đó cộng thêm 5% hao hụt khi cắt góc. Nẹp nhôm luồn dây điện ND40 dài 2m một cây, còn nẹp nhôm luồn dây điện MPK60 dài 2.5m một cây. Ví dụ bạn đo được 18m đi trục chính thì cần 18 / 2.5 = 7.2 cây, chốt 8 cây nẹp MPK60. Đo đường nhánh 12m thì cần 12 / 2 = 6 cây nẹp ND40.
Đếm tổng số sợi và cỡ sợi để chốt dùng ND40 hay phải lên MPK60
Đừng chỉ đếm mét tường, phải đếm sợi. Bạn liệt kê ra: Bao nhiêu sợi cho đèn, bao nhiêu sợi cho ổ cắm, bao nhiêu cho máy lạnh. Nếu một đoạn tường chỉ có 2-3 sợi thì dùng nẹp nhôm luồn dây điện ND40 bản 40mm là vừa gọn. Nếu đoạn đó có từ 4 sợi trở lên, hoặc có sợi tiết diện to thì bắt buộc phải lên nẹp nhôm luồn dây điện MPK60 bản 60mm cho đủ lòng, tuân thủ quy tắc chỉ cho dây chiếm 40% lòng nẹp để không bị nóng dây.
6. Những lưu ý quan trọng khi sử dụng nẹp nhôm luồn dây điện
Không vượt quá công suất thiết kế của hệ thống dây
Chọn đúng tiết diện dây theo công suất thiết bị.
Không đấu nối thêm quá nhiều thiết bị trên cùng một đường dây.
Kiểm tra aptomat phù hợp với tải sử dụng.
Kiểm tra toàn bộ hệ thống sau khi hoàn thành lắp đặt
Trước khi đưa vào sử dụng chính thức, nên kiểm tra
Độ chắc chắn của nẹp.
Tình trạng các điểm nối.
Khả năng đóng mở nắp nẹp.
Hoạt động của các thiết bị điện.
Nhiệt độ tuyến dây khi mang tải.
Chọn đúng kích thước và bố trí dây hợp lý là yếu tố quan trọng để nẹp nhôm luồn dây điện phát huy hiệu quả trong việc quản lý đường dây, hạn chế rối và hỗ trợ tản nhiệt. Nếu bạn cần lựa chọn quy cách nẹp nhôm luồn dây điện phù hợp với số lượng và kích thước dây thực tế, Thời Đại Mới có thể tư vấn mẫu nẹp và phương án lắp đặt phù hợp.
